l2tp VPN多分支互访

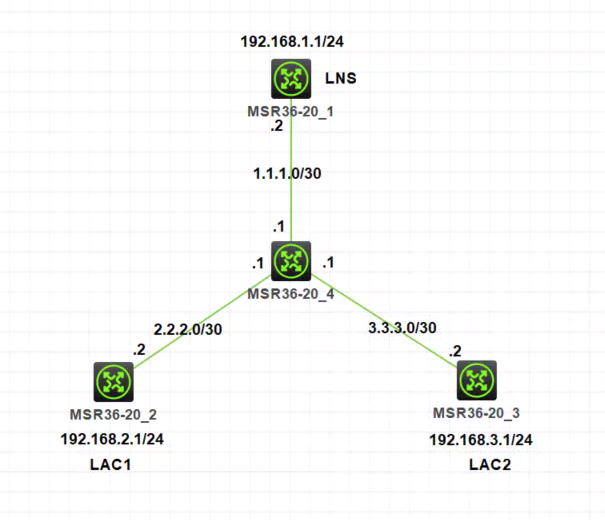

1.组网

2.需求

分支MSR2和分支MSR3分别和总部MSR1建立L2TP VPN,并且分支之间能够通过总部互访。

3.关键配置

LNS:

#

interface LoopBack0

 ip address 192.168.1.1 255.255.255.0

#

interface GigabitEthernet0/0

 port link-mode route

 combo enable copper

 ip address 1.1.1.2 255.255.255.252

 nat outbound

#

 ip pool huqi 66.66.66.3 66.66.66.65

#

interface Virtual-Template1

 ppp authentication-mode pap chap

 remote address pool huqi

 ip address 66.66.66.66 255.255.255.0

#

l2tp-group 1 mode lns

 allow l2tp virtual-template 1

 undo tunnel authentication

 tunnel name H3C-LNS

#

l2tp enable

#

local-user huqi class network

 password simple huqi

 service-type ppp

 authorization-attribute user-role network-operator

#

ip route-static 0.0.0.0 0 1.1.1.1

ip route-static 192.168.2.0 24 66.66.66.1

ip route-static 192.168.3.0 24 66.66.66.2

#

LAC1:

#

interface LoopBack0

 ip address 192.168.2.1 255.255.255.0

#

interface GigabitEthernet0/0

 port link-mode route

 combo enable copper

 ip address 2.2.2.2 255.255.255.252

 nat outbound

#

interface Virtual-PPP0

 ppp chap password simple huqi

 ppp chap user huqi

 ip address 66.66.66.1 255.255.255.0

 l2tp-auto-client l2tp-group 1

#

l2tp-group 1 mode lac

 lns-ip 1.1.1.2

 undo tunnel authentication

 tunnel name H3C-LAC1

#

l2tp enable

#

ip route-static 0.0.0.0 0 2.2.2.1

ip route-static 192.168.1.0 24 Virtual-PPP0

ip route-static 192.168.3.0 24 Virtual-PPP0

#

LAC2:

#

interface LoopBack0

 ip address 192.168.3.1 255.255.255.0

#

interface GigabitEthernet0/0

 port link-mode route

 combo enable copper

 ip address 3.3.3.2 255.255.255.252

 nat outbound

#

interface Virtual-PPP0

 ppp chap password simple huqi

 ppp chap user huqi

 ip address 66.66.66.2 255.255.255.0

 l2tp-auto-client l2tp-group 1

#

l2tp-group 1 mode lac

 lns-ip 1.1.1.2

 undo tunnel authentication

 tunnel name H3C-LAC2

#

l2tp enable

#

 ip route-static 0.0.0.0 0 3.3.3.1

ip route-static 192.168.1.0 24 Virtual-PPP0

ip route-static 192.168.2.0 24 Virtual-PPP0

#

4.测试

LNS侧:

[LNS]dis l2tp tunnel

LocalTID RemoteTID State        Sessions RemoteAddress   RemotePort RemoteName

31954    65062     Established  1        3.3.3.2         1701       H3C-LAC2

47746    55251     Established  0        2.2.2.2         1701       H3C-LAC1

LAC1侧:

[LAC1]dis l2tp tunnel

LocalTID RemoteTID State        Sessions RemoteAddress   RemotePort RemoteName

55251    47746     Established  0        1.1.1.2         1701       H3C-LNS

[LAC1]ping -a 192.168.2.1 192.168.1.1

Ping 192.168.1.1 (192.168.1.1) from 192.168.2.1: 56 data bytes, press CTRL_C to break

56 bytes from 192.168.1.1: icmp_seq=0 ttl=255 time=2.000 ms

56 bytes from 192.168.1.1: icmp_seq=1 ttl=255 time=1.000 ms

56 bytes from 192.168.1.1: icmp_seq=2 ttl=255 time=1.000 ms

56 bytes from 192.168.1.1: icmp_seq=3 ttl=255 time=2.000 ms

56 bytes from 192.168.1.1: icmp_seq=4 ttl=255 time=1.000 ms

--- Ping statistics for 192.168.1.1 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 1.000/1.400/2.000/0.490 ms

[LAC1]%Jun 23 00:52:37:991 2020 LAC1 PING/6/PING_STATISTICS: Ping statistics for 192.168.1.1: 5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss, round-trip min/avg/max/std-dev = 1.000/1.400/2.000/0.490 ms.

[LAC1]ping -a 192.168.2.1 192.168.3.1

Ping 192.168.3.1 (192.168.3.1) from 192.168.2.1: 56 data bytes, press CTRL_C to break

56 bytes from 192.168.3.1: icmp_seq=0 ttl=254 time=3.000 ms

56 bytes from 192.168.3.1: icmp_seq=1 ttl=254 time=2.000 ms

56 bytes from 192.168.3.1: icmp_seq=2 ttl=254 time=3.000 ms

56 bytes from 192.168.3.1: icmp_seq=3 ttl=254 time=2.000 ms

56 bytes from 192.168.3.1: icmp_seq=4 ttl=254 time=5.000 ms

--- Ping statistics for 192.168.3.1 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 2.000/3.000/5.000/1.095 ms

LAC2侧:

[LAC2]dis l2tp tunnel

LocalTID RemoteTID State        Sessions RemoteAddress   RemotePort RemoteName

65062    31954     Established  0        1.1.1.2         1701       H3C-LNS

[LAC2]ping -a 192.168.3.1 192.168.1.1

Ping 192.168.1.1 (192.168.1.1) from 192.168.3.1: 56 data bytes, press CTRL_C to break

56 bytes from 192.168.1.1: icmp_seq=0 ttl=255 time=1.000 ms

56 bytes from 192.168.1.1: icmp_seq=1 ttl=255 time=2.000 ms

56 bytes from 192.168.1.1: icmp_seq=2 ttl=255 time=2.000 ms

56 bytes from 192.168.1.1: icmp_seq=3 ttl=255 time=1.000 ms

56 bytes from 192.168.1.1: icmp_seq=4 ttl=255 time=3.000 ms

--- Ping statistics for 192.168.1.1 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 1.000/1.800/3.000/0.748 ms

[LAC2]ping -a 192.168.3.1 192.168.2.1

Ping 192.168.2.1 (192.168.2.1) from 192.168.3.1: 56 data bytes, press CTRL_C to break

56 bytes from 192.168.2.1: icmp_seq=0 ttl=254 time=3.000 ms

56 bytes from 192.168.2.1: icmp_seq=1 ttl=254 time=3.000 ms

56 bytes from 192.168.2.1: icmp_seq=2 ttl=254 time=2.000 ms

56 bytes from 192.168.2.1: icmp_seq=3 ttl=254 time=2.000 ms

56 bytes from 192.168.2.1: icmp_seq=4 ttl=254 time=2.000 ms

--- Ping statistics for 192.168.2.1 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 2.000/2.400/3.000/0.490 ms
