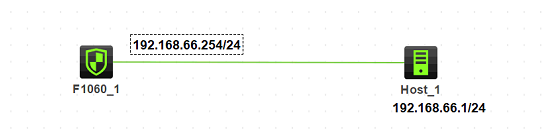

1、组网及说明

2、问题描述

实现配置l2tp over ipsec VPN之后，限制终端只能通过l2tp over ipsec 方式拨入，不允许通过l2tp拨入。

3、过程分析

在ipsec 策略中引用ACL 3001，匹配源端口为UDP1701的报文即可。不加此条ACL，通过l2tp或者l2tp over ipsec的方式都能拨入。

#

ipsec policy-template test 1

 security acl 3001

 transform-set 1 2 3 4 5 6

 ike-profile 1

#

acl advanced 3001

 rule 0 permit udp source-port eq 1701

#

下面以加了ACL之后l2tp无法拨入分析：

在IPsec安全策略中定义的ACL既可用于过滤接口入方向数据流，也可用于过滤接口出方向数据流，在入方向反向匹配ACL，所以只拨l2tp时目的端口为1701的报文可以反向匹配上acl 3001。

但是在入方向上，与ACL的permit规则匹配上的未被IPsec保护的报文将被丢弃，由于收到的报文是并未被ipsec保护L2TP报文，所以直接丢弃。

*Mar  6 17:32:17:130 2020 H3C IPSEC/7/ERROR:

Inbound IPsec processing: source address=192.168.66.1, destination address=192.168.66.254, protocol=17. Packet was dropped according to IPsec policy huqi(sequence number: 1).

*Mar  6 17:32:17:130 2020 H3C IPSEC/7/ERROR:

The reason of dropping packet is ACL check failed.

此时查看ACL的匹配数，与ipsec 丢弃的ACL检查不合格的数目也是一致。

dis acl all

Advanced IPv4 ACL 3001, 1 rule,

ACL"s step is 5

 rule 0 permit udp source-port eq 1701 (2 times matched)

dis ipsec statistics

  IPsec packet statistics:

    Received/sent packets: 0/0

    Received/sent bytes: 0/0

    Dropped packets (received/sent): 2/0

    Dropped packets statistics

      No available SA: 0

      Wrong SA: 0

      Invalid length: 0

      Authentication failure: 0

      Encapsulation failure: 0

      Decapsulation failure: 0

      Replayed packets: 0

      ACL check failure: 2   //入方向ACL检查失败，所以包被丢掉

      MTU check failure: 0

      Loopback limit exceeded: 0

      Crypto speed limit exceeded: 0

由于拨l2tp over ipsce，是先建立ipsec，再通过ipsec隧道建立l2tp，在入方向上，目的地址为本机的被IPsec保护的报文将被进行解封装处理。缺省情况下解封装后的IP报文若能与ACL的permit规则匹配上则采取后续处理，否则被丢弃。（拨l2tp over psec时，入方向收到的是被ipsec保护的报文，且报文解封装之后能反向匹配上ACL，所以进行后续的处理。）

4、解决方法

要想实现配置l2tp over ipsec VPN之后，限制终端只能通过l2tp over ipsec 方式拨入，不允许通过l2tp拨入，就在ipsec策略中加上匹配源端口为UDP1701的安全流；要是想实现l2tp over ipsec 或者l2tp都能拨，那就不加此条安全流。
